储能主动安全预警技术三种应用形式
独立站端部署

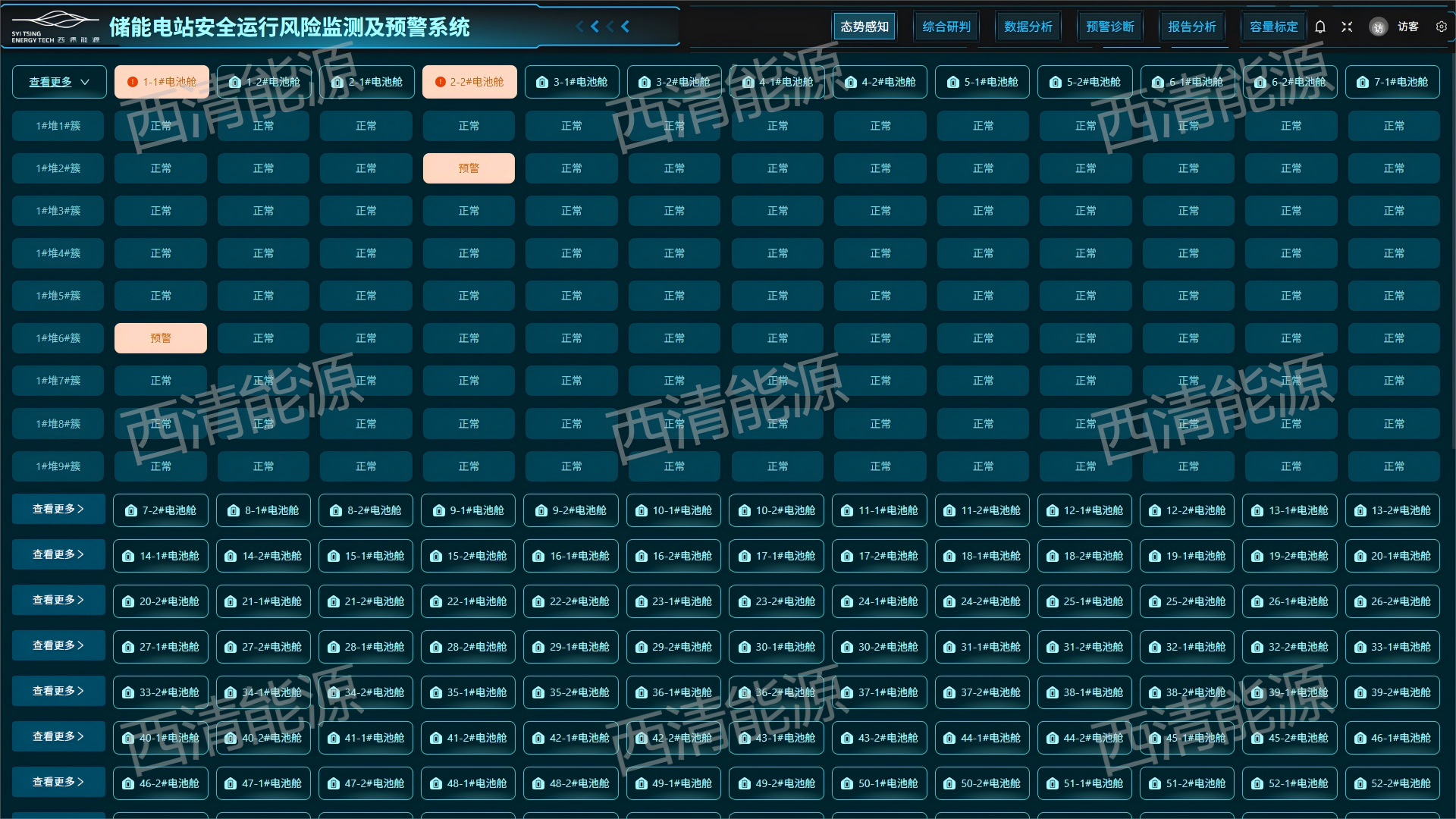

时态势感知
电站综合研判

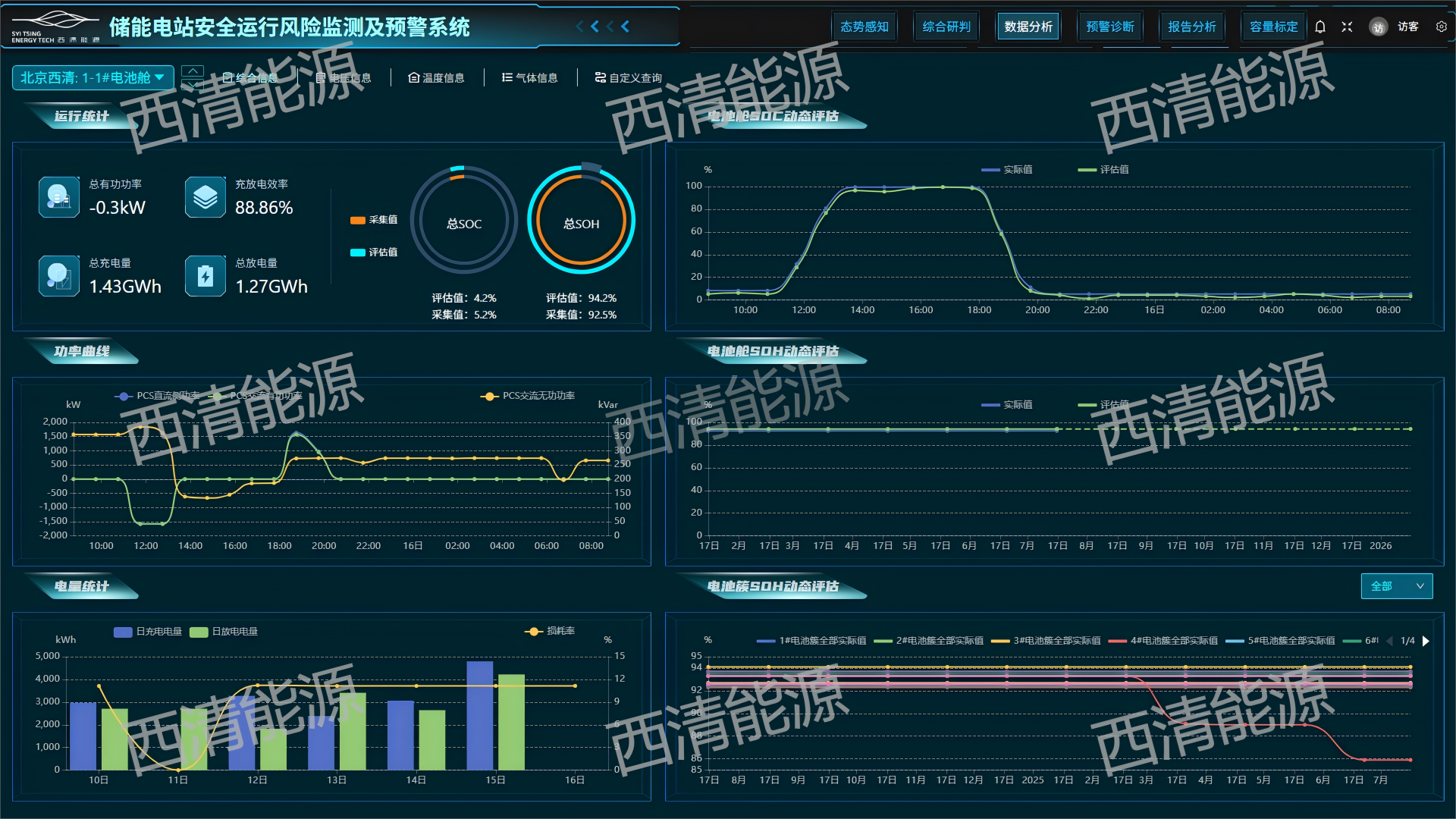

电站数据分析

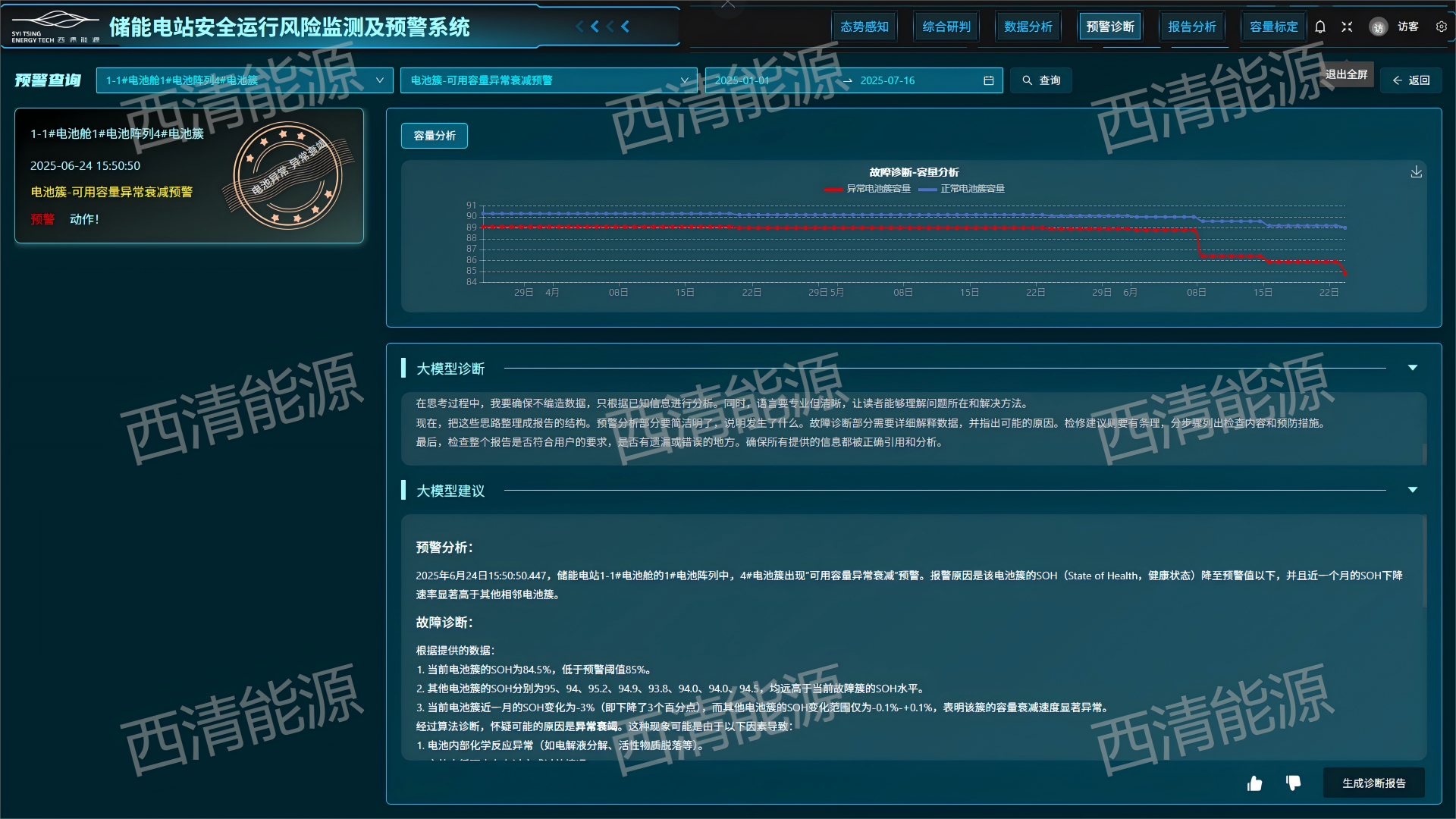

电站预警诊断

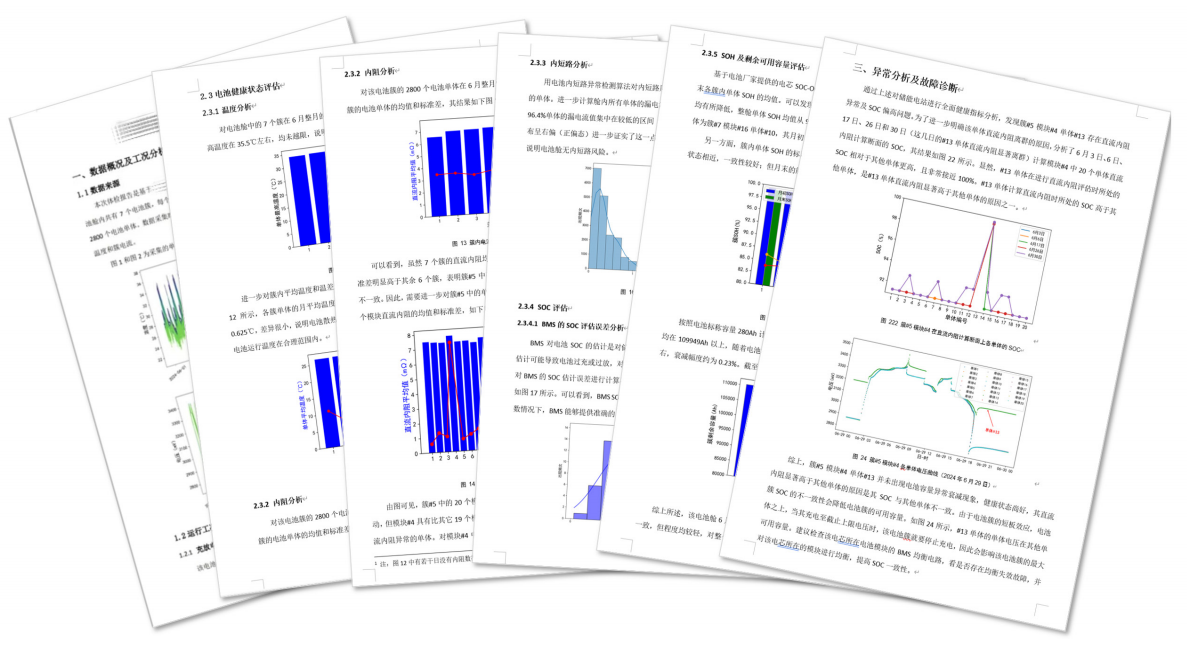

报告分析
容量标定
集中控制部署
全站总览
运行监测
故障预警
专家诊断
对比分析
储能单元智能终端
边缘多系统集成
综合分析评价
主动安全预警
支持就地EMS功能
基于在线数据分析的独立站端部署
按照安全分区原则，在I区独立部署数据采集服务器，经正向隔离将数据传输至IV区独立部署的存储和应用服务器。
部署优势

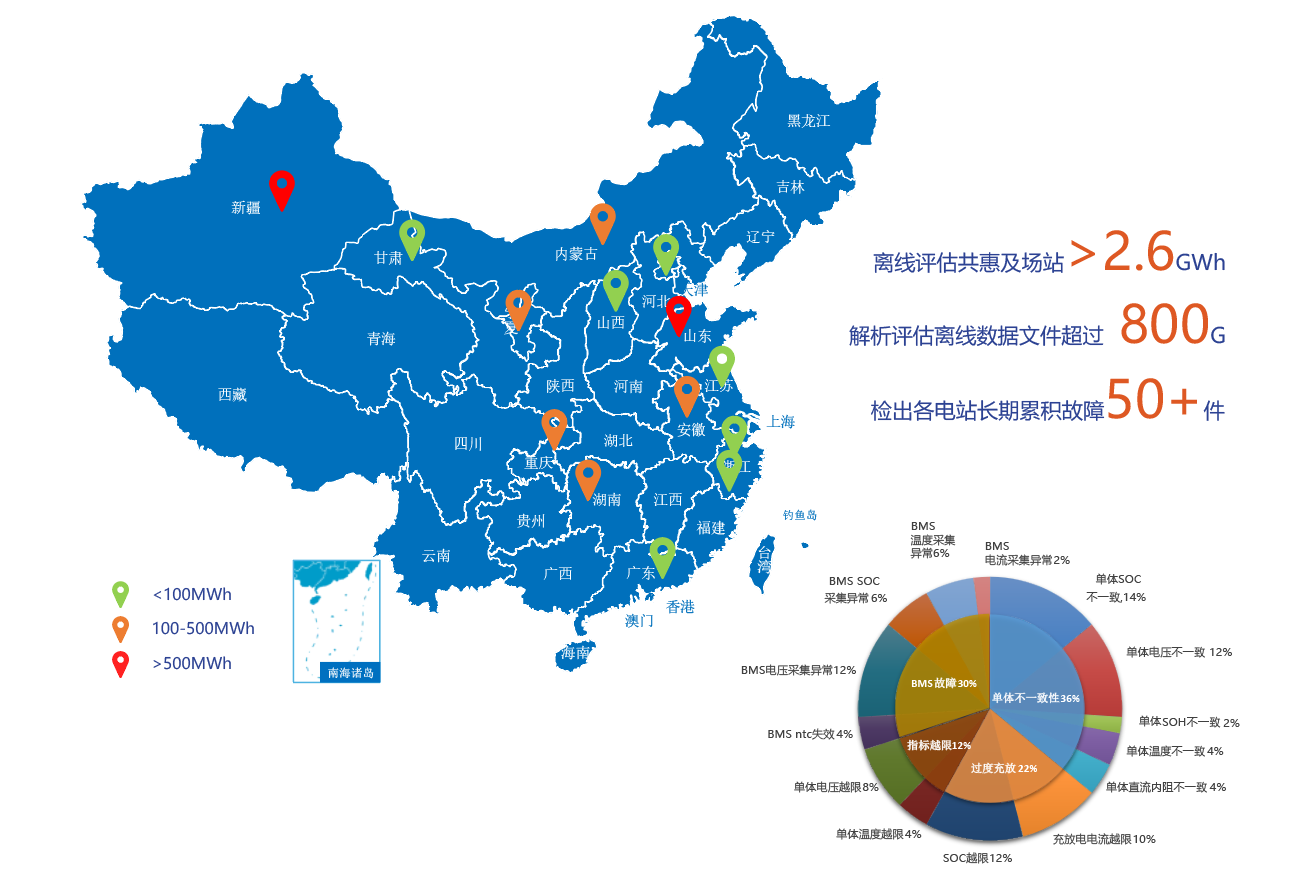

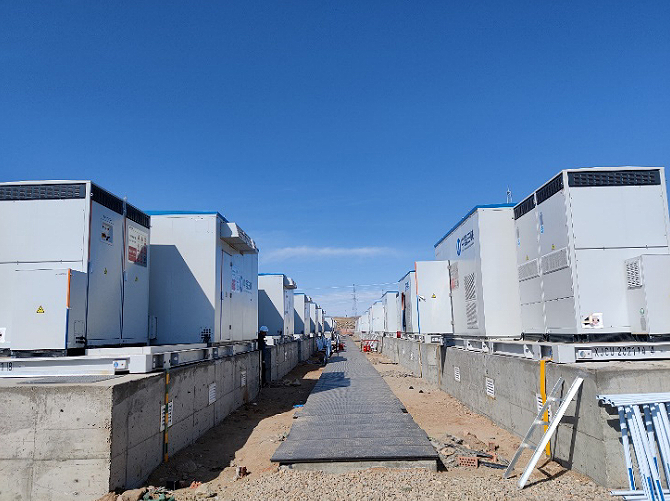

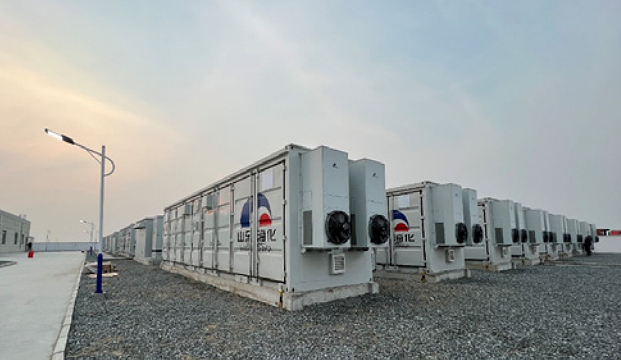

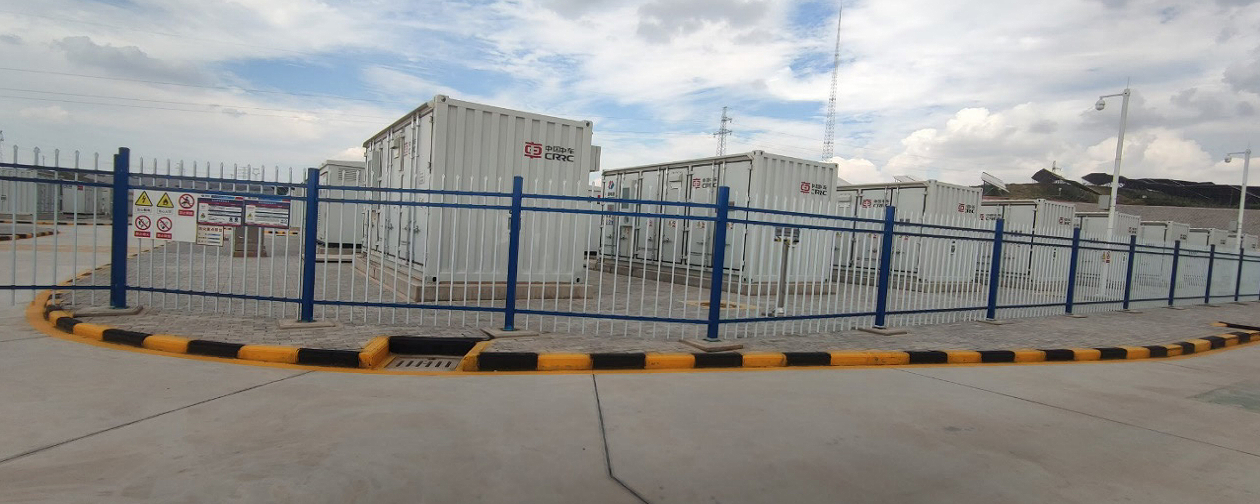

落地案例
● 内蒙古乌兰察布市某140MW/280MWh项目
● 山东省潍坊市某60MW/120MWh项目
● 陕西省宝鸡市某600kW/2.4MWh项目
● 内蒙古阿拉善右旗某45MW/90MWh项目
● 内蒙古四子王旗某360MW/820MWh项目
● 重庆市合川区某240MW/480MWh项目
● 山东省德州市某301MW/602MWh项目
● 湖北省黄冈市某100MW/200MWh项目
● 内蒙古自治区鄂尔多斯市某75MW/150MWh项目
● 中国山东省泰安市某100MW/200MWh项目
● 宁夏回族自治区吴忠市某100MW/200MWh项目
● 山东省临沂市某67.5MW/135MWh项目
● 海南省儋州市某25MW/50MWh项目
● 山东省潍坊市某100MW/200MWh项目
● 陕西省渭南市某98MW/294MWh项目
● 主动安全预警站端部署方式不新增传感点位
● 用储能系统现有BMS和PCS数据信息和间隔层信息通道
● 不影响站内其他计算机监控功能
● 可独立部署存储和应用服务器
基于在线数据分析的储能单元智能终端
储能单元智能终端部署
设备统一部署在安全II区，储能单元现地层部署算法智能终端，采集储能单元内BMS、PCS、消防、动环等子系统全量数据，可集成安装电池热失控气体监测器，进行边缘计算分析。
功能介绍
实时预警
✓ 数据治理
✓ 不一致性分析
✓ 温度越限
✓ 温差越限
✓ SOC越限
✓ SOC偏差过大
✓ 补电提醒
✓ 热失控预警
✓ 电压越限
✓ 压差越限
✓ 异常衰竭
✓ 内短路预警
指标分析
✓ SOC评估
✓ SOH评估
✓ 寿命预测
✓ 电压一致性
✓ 热失控指数
✓ 利用小时数
✓ 充放电损耗率
✓ 能效评分
✓ 温度一致性
✓ 容量一致性

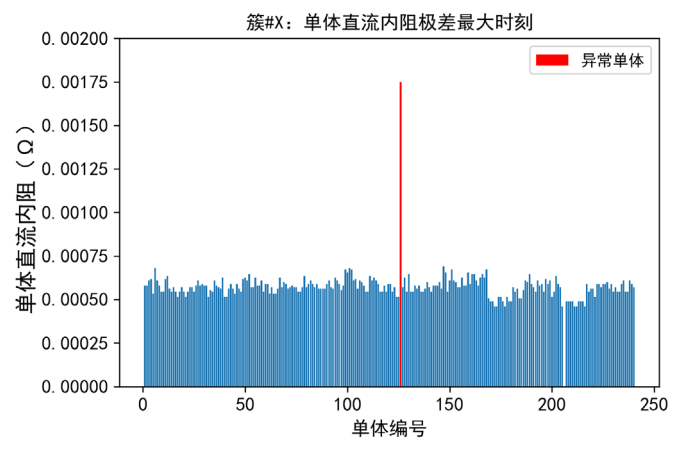

✓ 内阻一致性
✓ 内短路指数
● 多系统边缘横向集成，多维数据深度交叉融合
● 立足设备层边缘计算，实时性高、快速预警
● 易于与站控层EMS或辅控系统集成，辅助EMS决策
● 低成本部署，轻量化就地监视界面
● 方便集成电池热失控气体监测器
基于在线数据分析的集中控制部署
通过增加边缘端数据终端装置，将关键设备全量数据采集或预处理数据接入集控端，实现集控侧储能电站预警监测的高级应用，进而实现区域、集团侧对下辖储能电站精细化管理。
储能站端特点
● 储能站端包含智能终端、隔离、交换机等
● 智能终端采集处理储能电站内数据，数据经正向隔离传输至Ⅲ区，采集数据经交换机传输至各智能终端应用，进而实现储能站端安全预警功能
集中控制端特点
● 储能站端分析数据经防火墙、纵向加密装置保证站端数据网络安全，通过专线路由等设备经运营商VPN专线将关键计算数据上送至区域集中控制中心
● 区域集中控制中心服务器将上送数据进行处理、分析、排序，形成区域内储能电站预警评价体系，面向集控运维人员展示
储能站端部分功能描述
● 数据采集异常预警
● SOC估计偏差过大预警
● 单体温度越限预警
● 单体压差异常预警
● 可用容量异常衰减预警
集中控制端部分功能描述
● 区域内子站重点预警信息展示
● 区域内子站预警信息统计排
● 区域内子站预警处理紧急程度排序
● 区域内子站预警处理响应程度排序
● 云边协同架构，实现站端与集控端紧密配合
● 云端进行汇总分析与呈现，便于总体把控与对比分析
● 站端就地处理大量实时运行数据及复杂计算，输出关键的系统状态信息，减缓上送压力
储能电站电池健康检测服务
依据采集一定时间段可靠的电站离线数据，由北京西清能源科技有限公司通过人工智能的数据模式识别，发现安全风险隐患，分析特征参量的横向分布以及纵向演化，实现对储能电站设备性能与安全评价的定期技术监督。
基于离线数据分析的定期安全体检
服务对象
● 已投入运行的发电侧、电网侧储能电站以及工商业储能项目
● 已分析过的钠离子、锂离子及全钒液流电池
● 电站已运行年限无强制限制
服务优势
● 更轻量级、实施成本更小
● 无需额外部署成本（包括硬件、软件适配等）
服务要求
● 客户需提供Python可读取的格式数据，数据文件多为.csv、.xlsx、.db
● 数据规模以电池舱或工商业储能柜为基础单元
● 数据类型需包含簇电流、单体电压、电池温度、电池SOC-OCV曲线
● 数据颗粒度需≤5s，数据长度为近半年内的连续30天以上运行数据
服务特点
● 离线数据分析
● 风险隐患辨识
● 健康状态评估
● 设备缺陷诊断
● 运行维护建议
储能电站电池容量标定服务
储能电站电池性能衰退情况，现有储能电站管理平台算法估算结果不足，估计状态大幅度偏离真实值，容易形成储能系统在调度和控制过程中出现误判，造成储能电站运行安全隐患，影响储能系统的经济性。标定服务，能够极大程度提高电池状态估计算法的精度，增加对储能电站电池运行管理的可靠性，有助于提升储能电站的安全水平和经济效益。

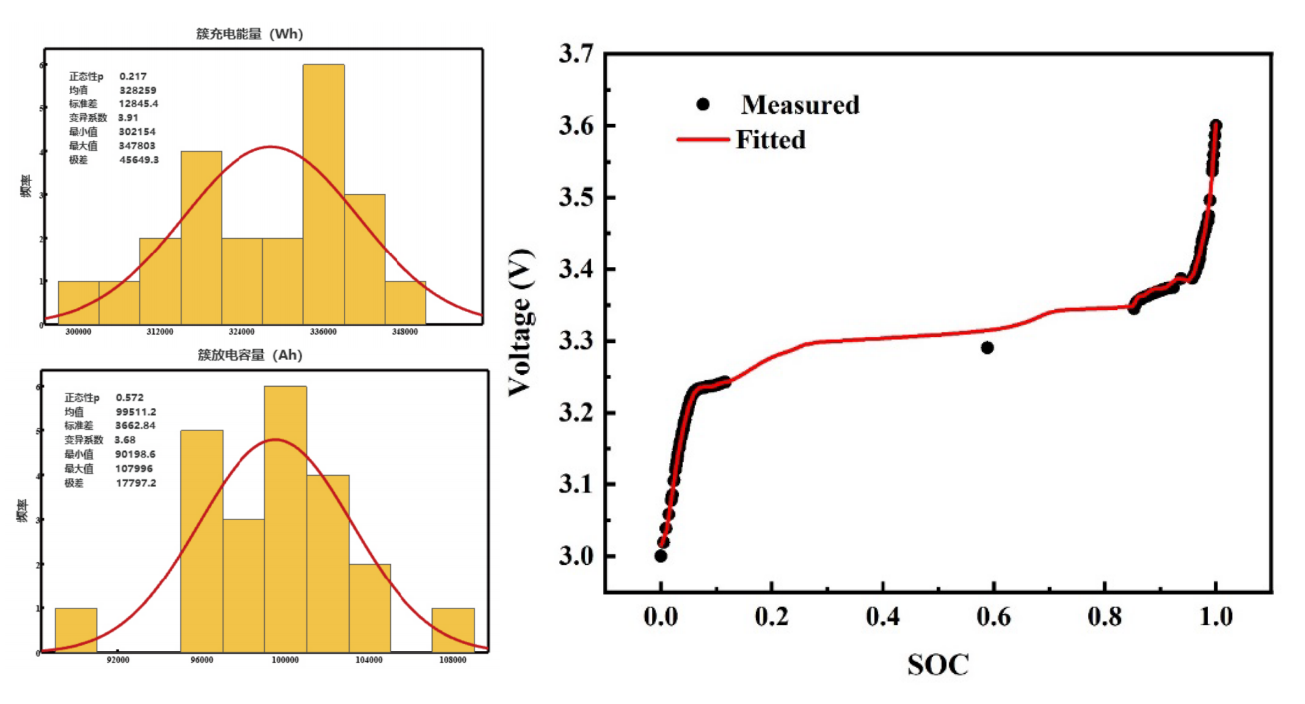

某电站标定测试结果与拟合结果展示
● 专家指导，保证标定过程电池安全性和稳定性
● 标定周期短，避免冗余测试
● 核心算法确保标定精度，降低停机测试成本
● 在线检测，避免对电池系统的潜在损害
